光譜域OCT（SD-OCT）原理圖及信號處理

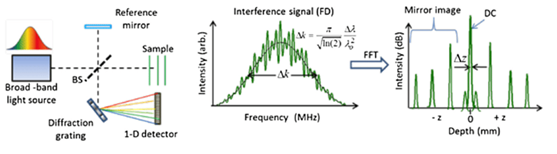

光學相干斷層掃描（Optical Coherence Tomography，OCT）是一種基于低相干干涉技術的成像方法。通過干涉儀將寬帶光源的光分成參考臂和樣品臂，樣品臂的光在樣品中反射和散射后，與參考臂的光在干涉儀中重新形成干涉信號。干涉信號的頻率強度和相位信息是樣品內部的微觀結構的直接反映。為了從干涉信號中提取出深度信息，需要使用快速傅里葉變換（FFT）將波數域數據轉換到空間域。FFT要求波數空間的采樣點必須是等間隔的，因此干涉光譜在波數空間的線性度——波數線性對OCT的成像質量起到了至關重要的影響。
波數線性/非線性光譜儀的鏡面干涉信號與波數線性度

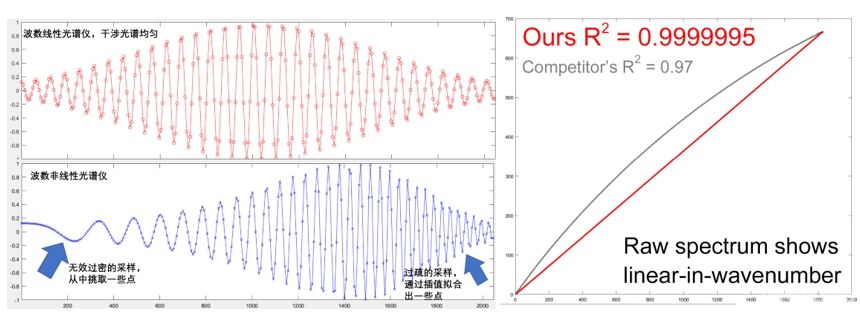

通過光譜儀采集得到的放置于一定深度的反射鏡干涉信號，可以直觀的發現波數線性光譜儀的干涉在整個光譜范圍內是均勻的，經過FFT后可以形成尖銳銳利的信號峰。而波數非線性光譜儀往往存在干涉疏密不均勻的現象，F(xiàn)FT后峰強降低、寬度展寬，這說明波數非線性會使得OCT成像的信噪比和分辨率劣化。如果從定量的角度進行分析，可以通過提取解纏鏡面干涉的相位信息，與光譜儀的像素坐標進行線性擬合，擬合的相關系數R2就代表了光譜儀的波數線性度。
波數線性/非線性光譜儀隨著深度增加信號的劣化

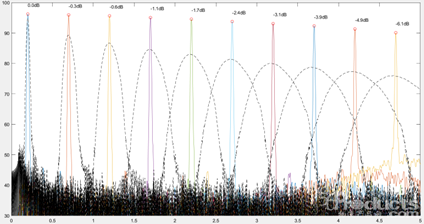

以反射鏡為例，通過測量不同鏡面位置的干涉信號直接FFT后的結果（Roll-off performance），可以看出波數線性光譜儀的在較大的成像深度內分辨率都表現良好，而波數非線性光譜儀的分辨率隨著深度迅速展寬，二者的信噪比也存在著明顯的差距。
常規的光譜儀由于只使用了光柵作為色散器件，得到的OCT原始干涉光譜必然是波數非線性的，即使使用三次樣條（cubic spline）插值算法進行軟件補償矯正，仍然存在著以下缺點：
·波數非線性矯正算法對數據處理計算負擔大，難以實現高速實時的成像
·不管是線性插值或是三次樣條插值都會引入額外的噪聲或偽影
·由于色散和波數非線性的耦合效應，在OCT系統中難以獲取精確的插值坐標參數
如果使用特殊的光學設計，可以在硬件上進行波數非線性的矯正，這樣的波數線性O(shè)CT光譜儀，得到的原始干涉光譜可以直接進行FFT（類似于掃頻OCT系統中經過k-clock采集到的干涉信號），可以實現高速實時成像，具有良好的信噪比和縱向分辨率。
產品推薦：鑒知技術ST830E 光譜儀
鑒知技術ST830E OCT光譜儀是一款高速、穩定的商用OCT光譜儀。可用于血流動力學和振動測量、真皮脈管系統成像、脈絡膜結構、結晶晶體等內部3D成像，提供高速、清晰、一定深度的3D成像。
ST830E 可省去Camera-Link采集卡的成本，配有即插即用的USB3.0接口，讓用戶在筆記本即可實現高分辨率、高速成像。

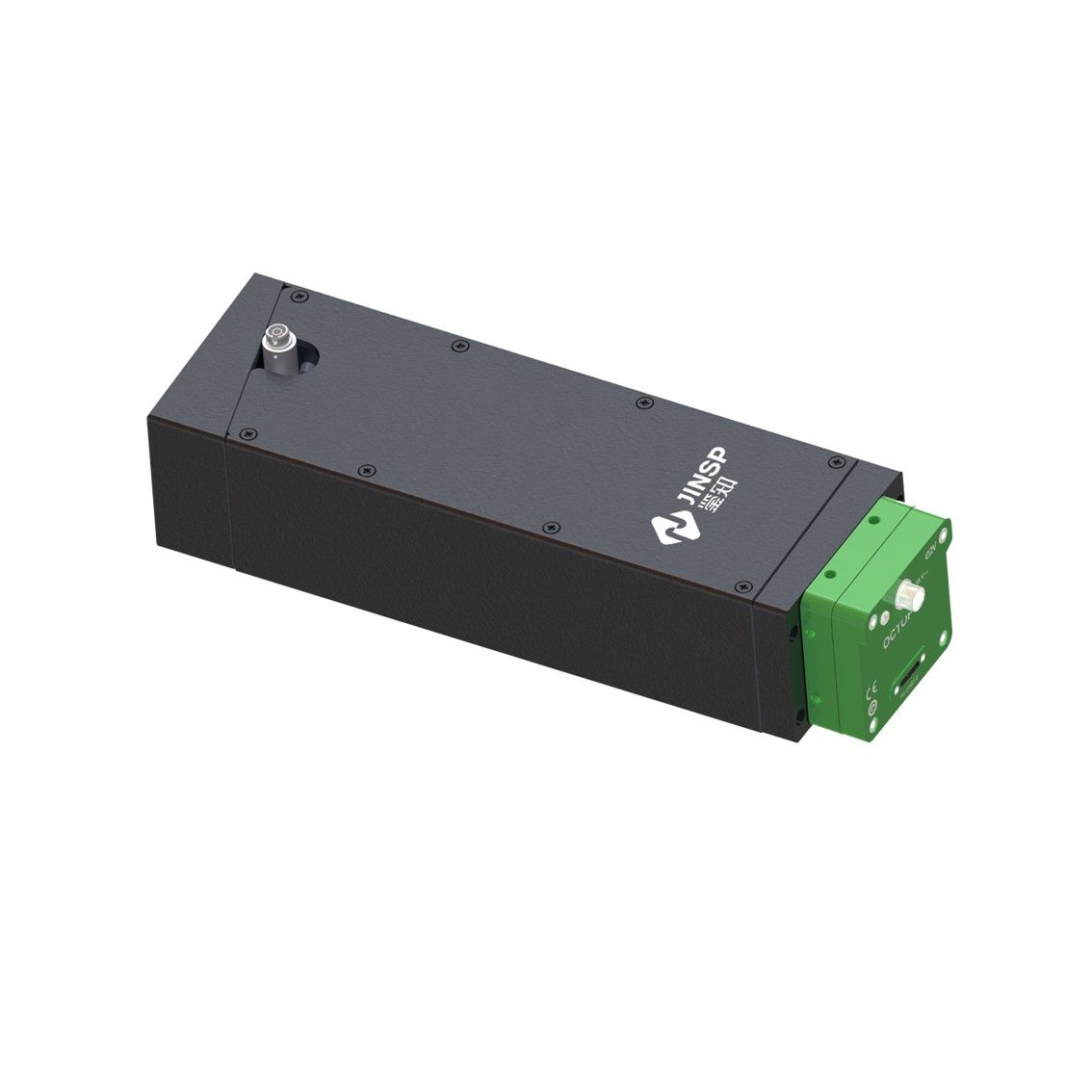

ST830E OCT光譜儀
技術特點
·特殊光路設計，硬件上可實現波數等間隔采樣
·干涉光譜可直接FFT，無需波數重采樣算法，極大降低數據處理復雜度，提升了系統的信噪比
·業界領先的線掃描速率：高達250kHz
·USB3.0 接口可實現20-130kHz 掃描速率，OEM 更加高效簡單
·波長范圍、相機均可根據需求定制
·工藝穩固成熟，無需頻繁校準
北京鑒知技術有限公司（江蘇鑒知技術有限公司）在光譜儀技術領域具有卓越的專業實力，憑借高精度的測量設備、先進的分析技術和豐富的行業經驗，為客戶提供全面、可靠的光譜分析解決方案，目前已有近紅外光譜儀、微型光纖光譜儀、透射光譜儀、高靈敏度光纖光譜儀、OCT光譜儀等成熟產品。無論是科研探索、工業應用還是環境監測，鑒知技術公司都是您值得信賴的合作伙伴。
