發布日期：2024-06-05 15:05:42 數值孔徑(Numerical Aperture，簡稱NA)是光學系統中的一個重要參數，用于描述該系統能夠收集光的角度范圍。
數值孔徑NA如何定義的？又會受哪些因素影響？
1.定義：數值孔徑是一個無量綱的數，用于衡量光學系統能夠接收或發射光的角度范圍，進而衡量系統收集光的能力。

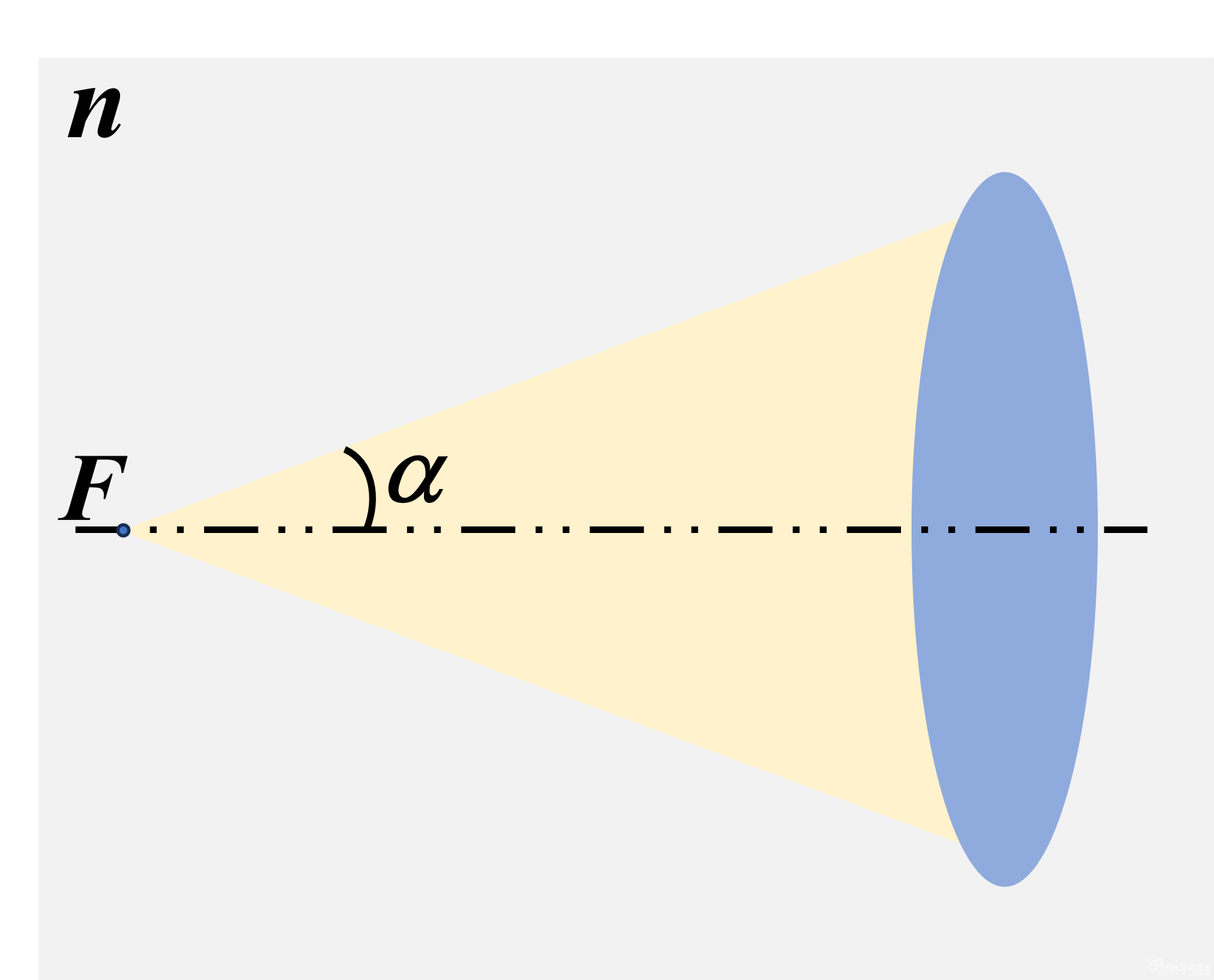

2.公式：數值孔徑NA是透鏡與被檢物體之間介質的折射率和孔徑角(2α)半數的正弦之乘積。公式表示為：NA = n * sin α。其中，孔徑角(α)，是透鏡光軸上的物體點與物鏡前透鏡的有效直徑所形成的角度。
3.作用：較高的數值孔徑可以使光束更容易聚焦到較小的尺寸，能夠提供更高的分辨率和聚焦能力。
在光學領域，數值孔徑描述了透鏡收光錐角的大小，決定了透鏡的收光能力和空間分辨率；在光纖領域，數值孔徑描述了光進出光纖時的錐角大小。
4.影響因素：數值孔徑的大小受到光學系統中使用的光學元件(如物鏡、透鏡)的性能和設計限制的影響。不同的光學元件具有不同的數值孔徑范圍，而且數值孔徑還會隨著波長的變化而變化。
5.應用：在顯微鏡中，數值孔徑?jīng)Q定了顯微鏡的分辨率和對比度；在光纖通信中，數值孔徑影響了光纖的耦合效率和傳輸性能。
數值孔徑NA越大越好？
數值孔徑NA的值越大，并不總是意味著越好，取決于具體的應用需求。
1.分辨率：NA值越大，光學系統能夠收集的光的角度范圍就越大，這意味著系統能夠解析更小的細節，即分辨率更高。在顯微鏡成像中，高NA值物鏡通常能提供更高的分辨率。
2.對比度：NA值也會影響圖像的對比度。一般來說，NA值越高，圖像的對比度也越高，更多的光線被收集并傳遞到成像平面。
3.焦深：NA值的增加通常會導致焦深的減小。焦深是圖像保持清晰(位于焦平面附近)的物體空間范圍。在高NA值下，只有很小范圍內的物體平面是清晰的，這可能會限制成像的應用范圍。
4.亮度：理論上，NA值越大，進入系統的光線越多，圖像可能會更亮。但是，這也取決于其他因素，如光源的亮度、系統的光學效率等。
5.應用需求：對于某些應用來說，如觀察厚樣本或需要大焦深的情況，高NA值可能不是最佳選擇。相反，對于需要高分辨率和對比度的應用(如細胞生物學研究)，高NA值可能更為合適。
6.成本和復雜性：高NA值的光學系統通常更復雜、更昂貴。因為需要更高質量的透鏡、更精確的對準和更復雜的制造工藝。
因此，在選擇光學系統時，需要根據具體的應用需求來權衡NA值的大小。在某些情況下，選擇中等NA值的系統能夠在分辨率、對比度、焦深和成本之間取得一個較好的平衡。
如需了解更多詳情，請訪問北京鑒知技術有限公司（江蘇鑒知）官方網站。

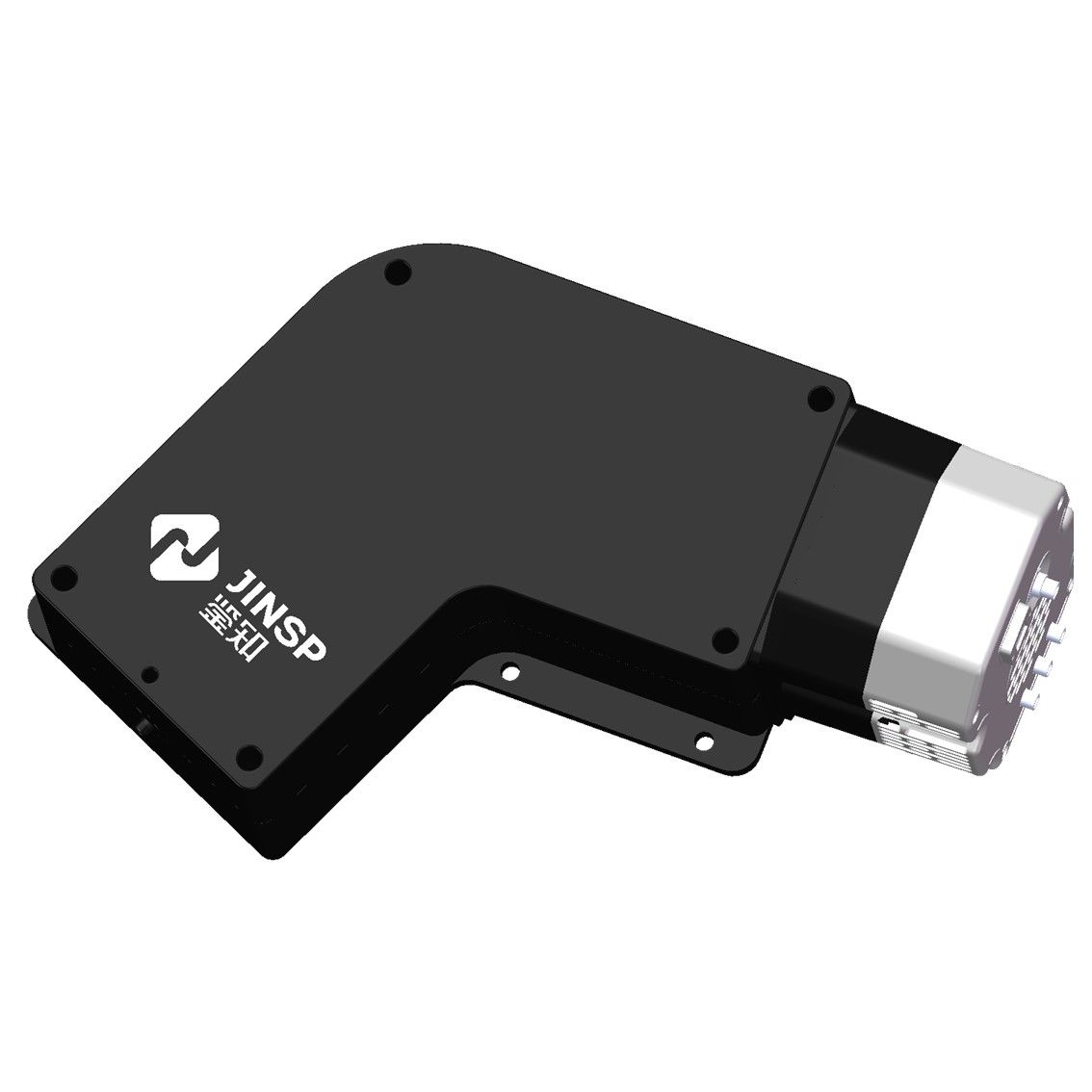

透射成像光纖光譜儀
